После выполнения базовой конструкции мы можем
конструировать различные варианты платья. Платье-редингот характеризуется
прилеганием по линии талии и расклешением внизу. Для получения задуманного
эффекта добавляем в конструкцию вертикальные членения - рельефные швы. Одна
линия начинается от линии плеча, другая - от линии проймы.

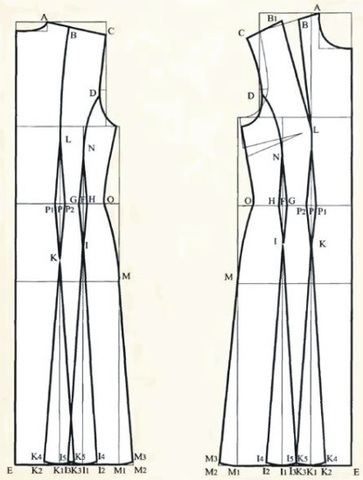

Построение спинки
АВ =
CD =
Для лучшего облегания фигуры рекомендуем построить вторую
вытачку, уменьшив величину имеющейся первой вытачки на величину второй.
PF = 1/2 РО.
FG = HF =
FN =
FI =
Построение низа изделия ведется следующим образом.
М1М2 = I1I3 = I1I2 = К1К2 = К1КЗ = 4см (данная величина
может изменяться в зависимости от степени расклешения ).
КК 1 =КК4 = КК5.
II1=II4 = II5.
ММ 1 = ММЗ.
Проводим контур рельефа и низа центральной части спинки по
точкам В L P1 К К5 К1 Е.
Проводим контур средней рельефной части спинки по точкам В
С D N G I I4 И К1 К4 К Р2 L.
Проводим контур рельефа и низа боковой части спинки по
точкам D N Н II5И М1 МЗ.
Построение полочки
АВ = АВ с чертежа спинки =
рекомендуем построить вторую вытачку, уменьшив величину
исходной вытачки на величину второй.
PF = 1/2 РО.
FG = HF =
FN =
FI =
Построение низа изделия ведется следующим образом.
М1М2 = И12 = И13 = К1К2 = К1КЗ = 4см.
КК 1 = КК4 = КК5.
II1 = II4 = N5.
ММ 1 = ММЗ.
Проводим контур рельефа и низа центральной части спинки по
точкам В L P1 К К5 К1 Е.
Проводим контур средней рельефной части спинки по точкам
В1С D N G 114 И К1 К4 К Р2 L.
Проводим контур рельефа и низа боковой части спинки по
точкам D N Н I I5И М1 МЗ
